WZDK系列多触头水平分型脱箱自动造型机
WZDK系列多触头水平分型脱箱自动造型机
产品详情

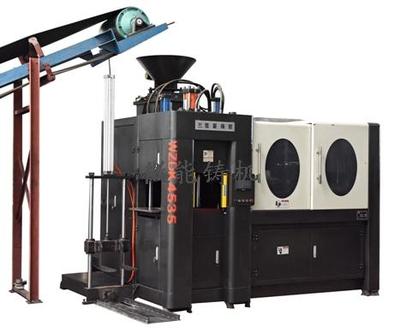

WZDK系列多触头水平分型脱箱自动造型机
   WZDK系列多触头水平脱箱自动造型机,具有投资省、效率高、造型质量好、结构优的显著特点,并且自动化程度高,节能环保,替代人工,操作简便,是中小型铸件粘土造型的理想设备。

主要特点:

   1.结构紧凑。该设备是上、下砂箱一体机,造型一次性成型合箱。相当于普通多触头造型机的一台体积,并且不需要上、下砂箱合箱时的占地面积。
   2.节能环保。震压式造型机和多触头震压式造型机震动时噪音很大。该造型机是低压射砂,极少噪音,全封闭结构,有效控制了造型时的灰尘。
   3.生产效率高。该造型机每小时能生产上下合箱50-120箱,相当于普通震压式造型机造型的5-10倍,大大提高了生产效率。
   4.造型质量高且稳定。该造型机采用PLC控制,气压射砂,不产生射砂时死角;液压多触头压实,整型面紧实度均匀,并且砂型紧实度可随意调整。上、下砂箱一次性在设备上自动合箱,造型精度高,生产出的铸件无错箱、分型面无飞边,克服了人工造型和震压式造型机精度低和稳定性弱的缺点。
   5.设备质量好。我公司有28年生产机械设备历史的技术积淀,有一支具有设计、生产、质量管理的精英团队。设备元器件采用SMC气动元件、油研液压元件,施耐德、欧姆龙电气元件国际知名品牌产品,有效地保证了产品质量。
   6.自动化程度高、操作简便、操作工人无须技术。该设备采用采用PLC控制,傻瓜型操作。操作工人几分钟培训就学会操作,也无需体力,普通工人都可以操作。
主要技术参数:

产品型号

砂箱内尺寸(mm)

长×宽×高

(上箱/下箱)

造型方式

多触头数量(个)

(上箱/下箱)

多触头缸径(mm)

多触头压实行程(mm)

电机功率(kw)

射砂压力(Mpa)

工作气压(Mpa)

最大生产率

(箱/小时)

WZDK4535

450×350×220/170

气流射砂+挤压

20/20

75

60

11

0.25-0.30

0.55-0.65

120

WZDK5242

520×420×220/170

气流射砂+挤压

30/30

75

60

15

0.25-0.30

0.55-0.65

100

WZDK6050

600×500×260/200

气流射砂+挤压

30/30

80

80

18.5

0.25-0.30

0.55-0.65

100

WZDK7060

700×600×300/220

气流射砂+挤压

42/42

80

80

22

0.25-0.30

0.55-0.65

100

WZDK8272

820×720×350/250

气流射砂+挤压

56/56

85

100

30

0.25-0.30

0.55-0.65

90

WZDK9885

980×850×400/300

气流射砂+挤压

72/72

85

100

37

0.25-0.30

0.55-0.65

90
